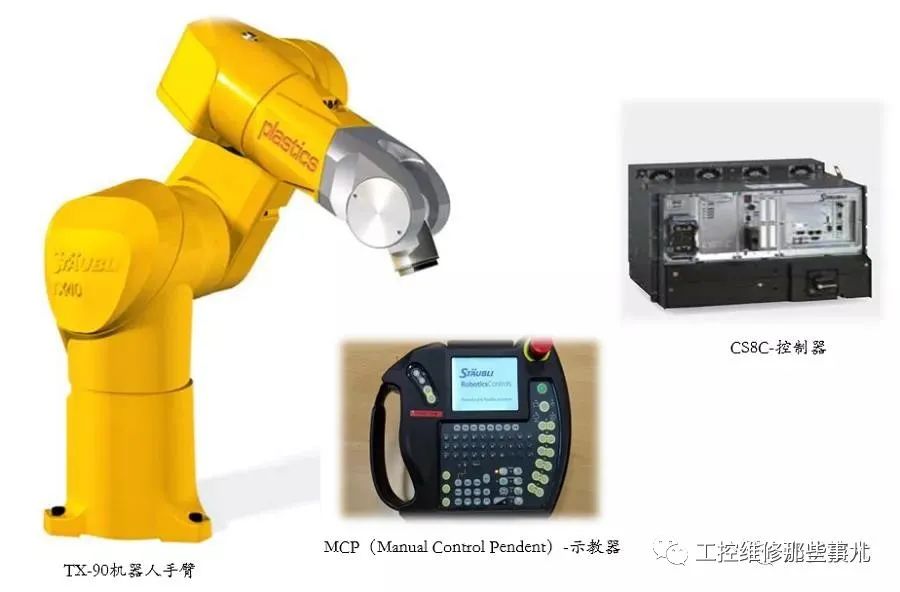

1.1 TX90 1代机器人

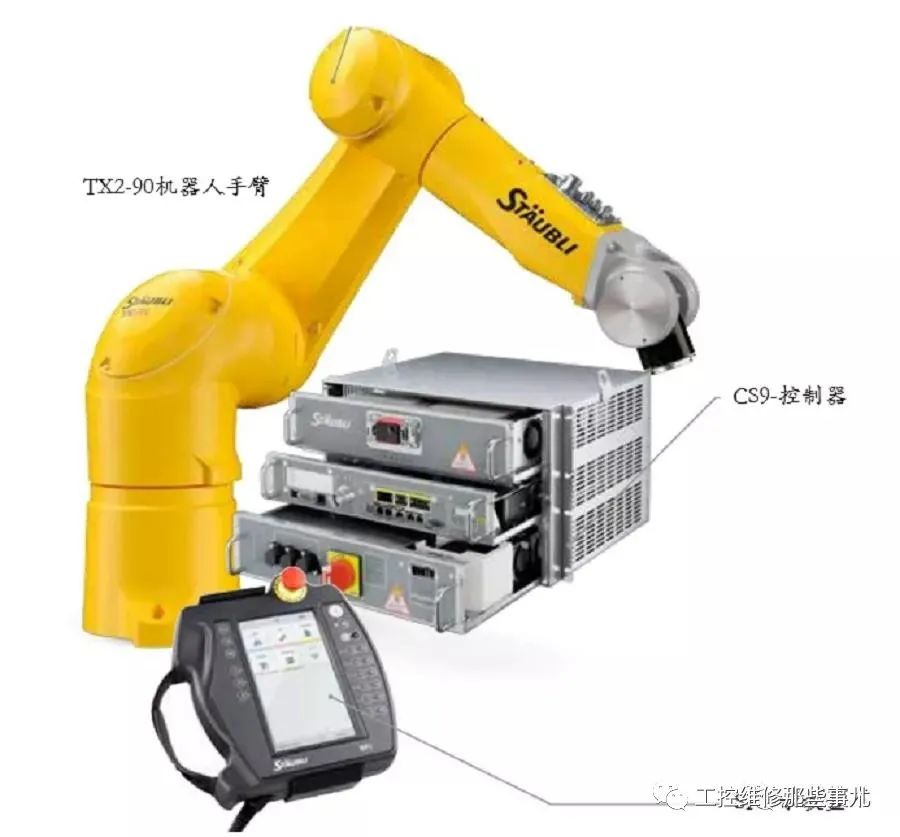

1.2 TX2-90 2代机器人

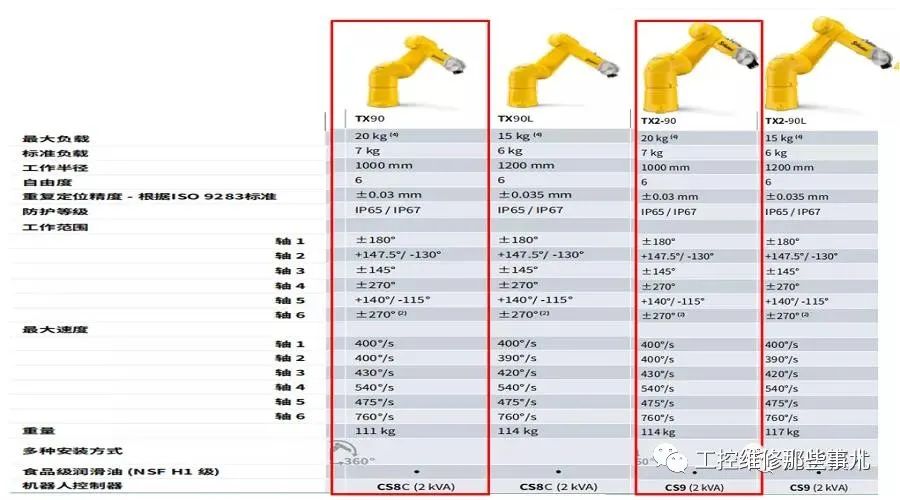

1.3 机器人型号规格

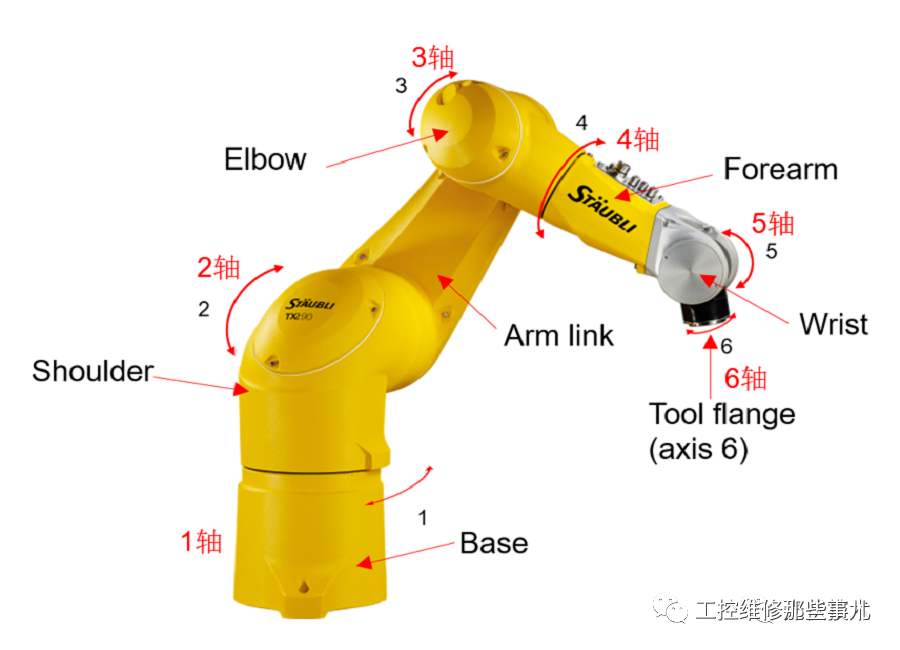

1.4 机器人运动位置

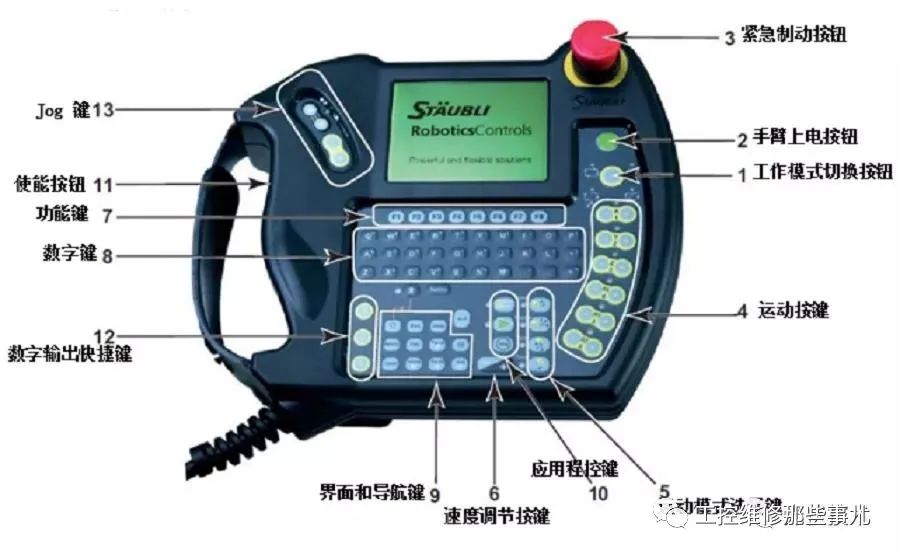

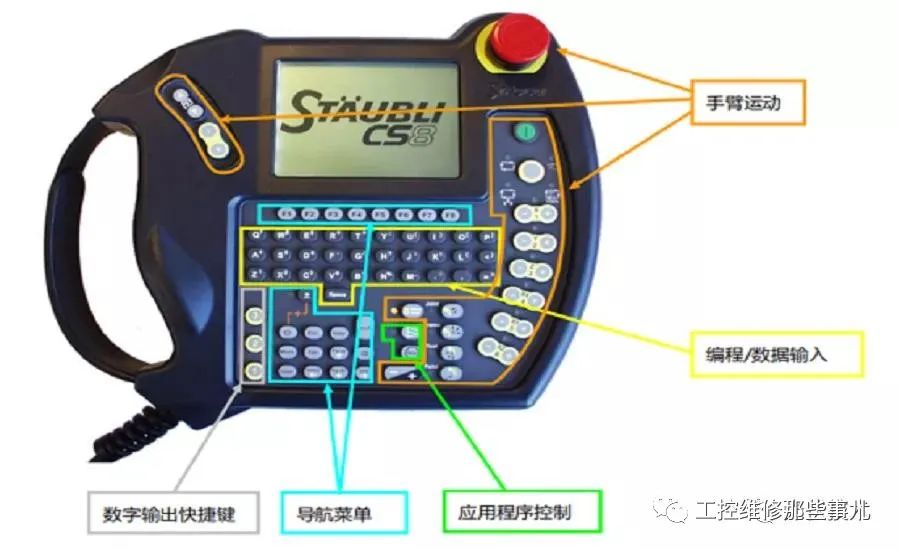

2.1 TX90 示教器
2.2 TX90 按键功能说明
1. 工作模式切换按钮(1)
a. 如果未使用 WMS，该按钮用于切换机器人工作模式。如果使用 WMS，该按钮无效。
b. 按钮周边的一个绿色 LED 灯指示当前机器人工作模式。
2. 手臂上電按钮(2)
a. 该发光按钮用来给手臂上電或断電。
b. 当绿色指示灯稳定发亮时，表明手臂已上電。在手动模式下，必须按使能按钮 DeadMan(11) 来给手臂上電。
3. 紧急制动按钮(3)
紧急制动只能用于在操作时发生无法预见的情况。 在确实需要的情况下，才能使用它进行制动。
4. 运动按键(4)
在手动模式下可用，用来产生手臂的运动(关节坐标或笛卡尔坐标运动)，取决于选择的运动模式 (Joint, Frame, Tool) 。
5. 运动模式选择键(5)
当手臂上電并在手动模式时，这 4 个键中的任何一个都能用来选择所希望的运动模式 (Joint、 Frame、Tool 或 Point)。与该按键相对应的指示灯指明当前模式。
6. 速度调节按键(6)
该键可以使速度在运动模式所限制的范围内变化。速度在 MCP 的状态显示栏上给出。速度根据预先确定的值( 每按一次键，约2倍) 而改变。同时按 Shift 和速度键，当前的速度可以增加或减少 1%。
7. 功能键(7)
用它们来选择显示在它们上方的菜单。
8. 数字键(8)
这些键用来输入您所需的数据。

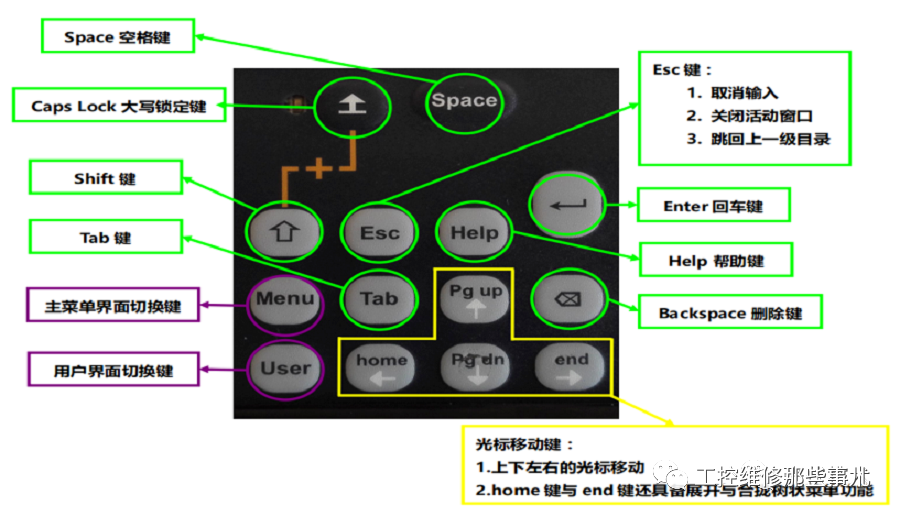

9. 界面和导航键(9)

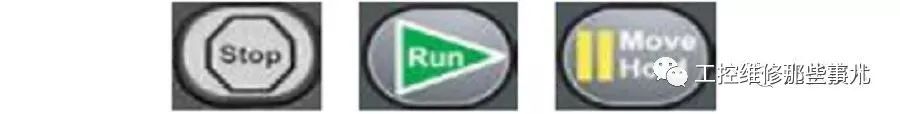

10. 应用程控键(10)
a. STOP 键用于停止一个应用程序，RUN 键用于启动一个应用程序，Move / Hold 键用于控制机器人的运动与暂停。
b. 在手动模式中，在 Move / Hold 键按下时手臂可以运动。一旦松开这个键，手臂立即在程序设定的轨迹上停止运动。
c. 在本地或遠程模式中，按 Move / Hold 键，运动被停止并使机器人转变為暂停模式。再按一下该键，运动继续。
d. 在手动和本地模式中，当手臂通電时机器人总是处于暂停模式。在遠程模式中，一旦接通電源，就允许手臂运动。
11. 使能按钮(11)
该按钮有三个位置，其状态為：
a. 该按钮没按下时，打开。
b. 位于中间位置时，关闭。
c. 按钮位于完全下陷位置，对应使用者的紧张状态，打开。
只有该按钮在中间位置时，才允许使用这个按钮在手动模式下给手臂上電。其他 2 个位置禁止给 手臂上電，或者如果手臂在手动模式下上電时，禁止切断電源。在自动模式下，按钮的位置不起作用。

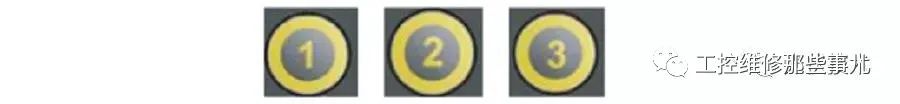

12. 数字输出快捷键(12)
在手动模式下，这些按键改变与它们相连的数字输出的状态。可以在控制面板的输出/输入列表中选择输出，然后同时按下“Shift”按钮和“1”，“2” 或“3”按钮进行关联。

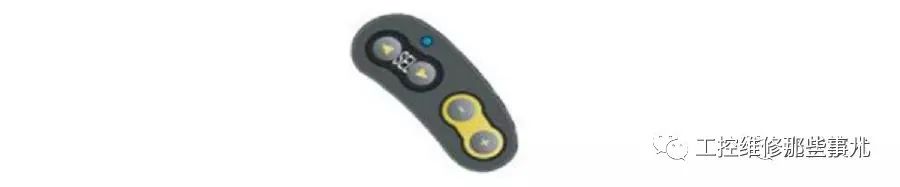

13. Jog 键(13)
在手动模式中该键被启动，用来产生手臂的运动(关节坐标或笛卡尔坐标运动)，取决于选择的运动 模式(Joint, Frame, Tool)。

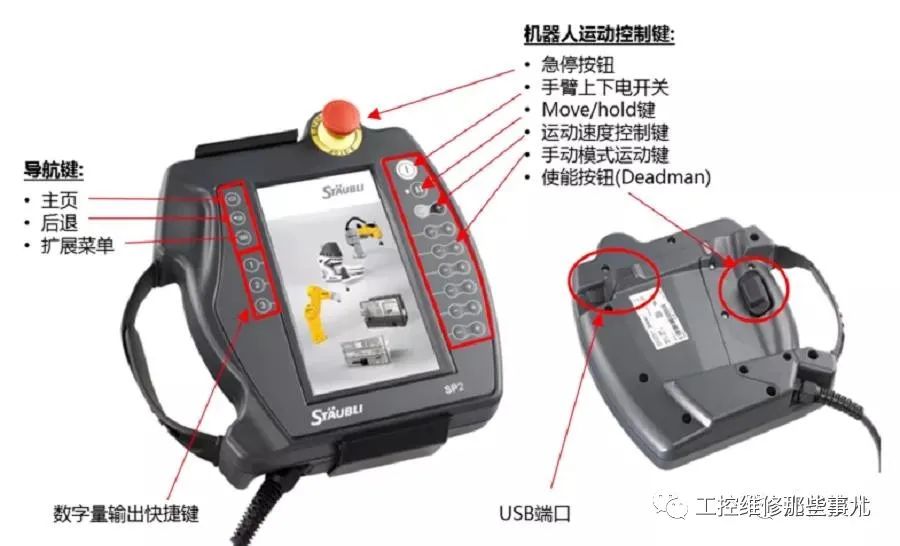

2.3 TX2-90 示教器

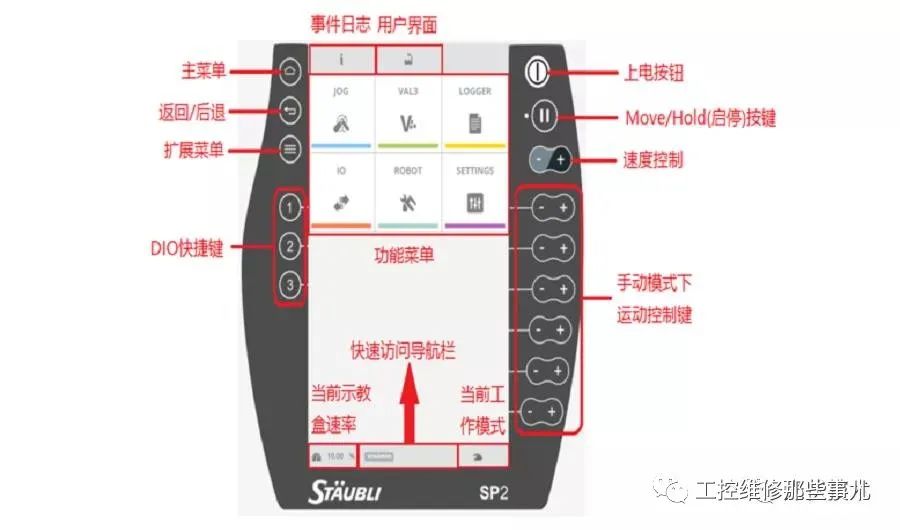

2.4 TX2-90 按键功能说明
a. JOG：手动控制，示教、移动至点位；
b. VAL3：VAL3 应用程序，打开、运行、修改和保存等功能；
c. LOGGER：事件日志；
d. IO：输入/输出，机器人与外围设备之间的通信 (包括 "安全" 参数)；
e. ROBOT：校准，恢复，定相(Phasing)，刹車释放，信息：硬件和软件版本，记录器，安全功能；
f. SETTINGS：设置，网络，语言，时间与日期，访问权限。

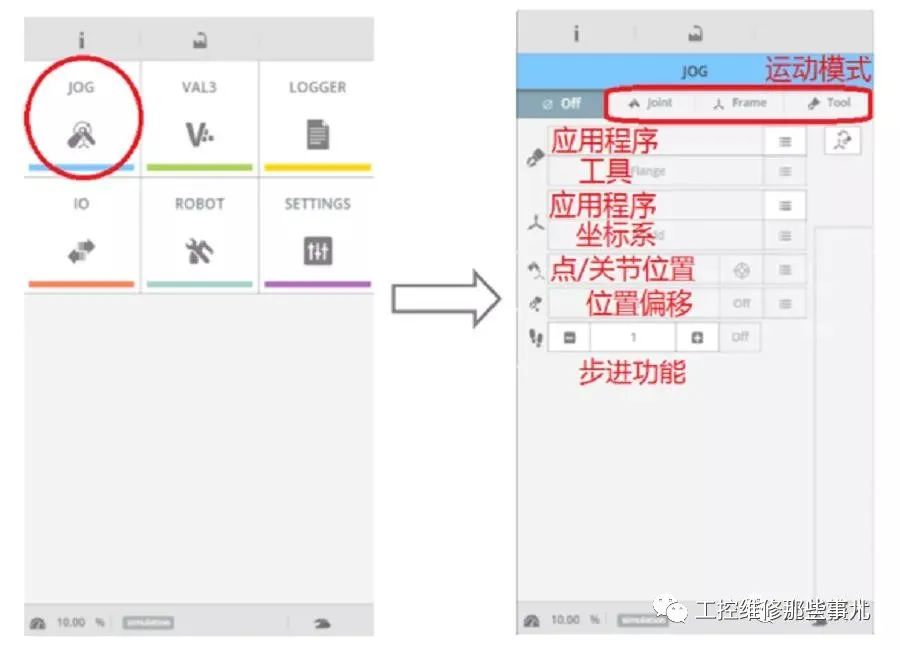

1. JOG 手动控制功能
注意：当没有加载任何应用程序时，只能选择默认工具 flange 和默认坐标系 world 进行运动控制。

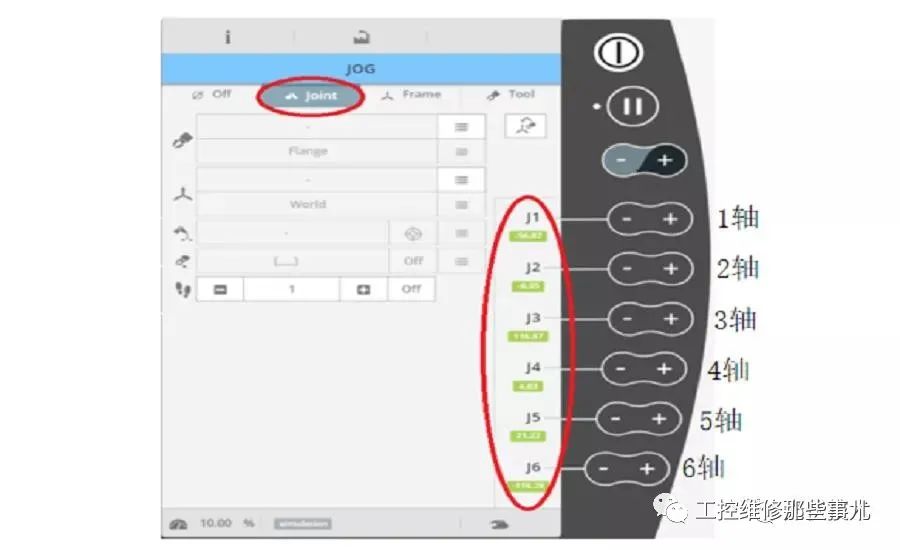

2. Joint 关节运动模式
Joint 模式是将机器人的各轴分开独立控制的运动模式。进入 Joint 模式后，示教盒上的运动控制键将分别对应机器人的各个关节。

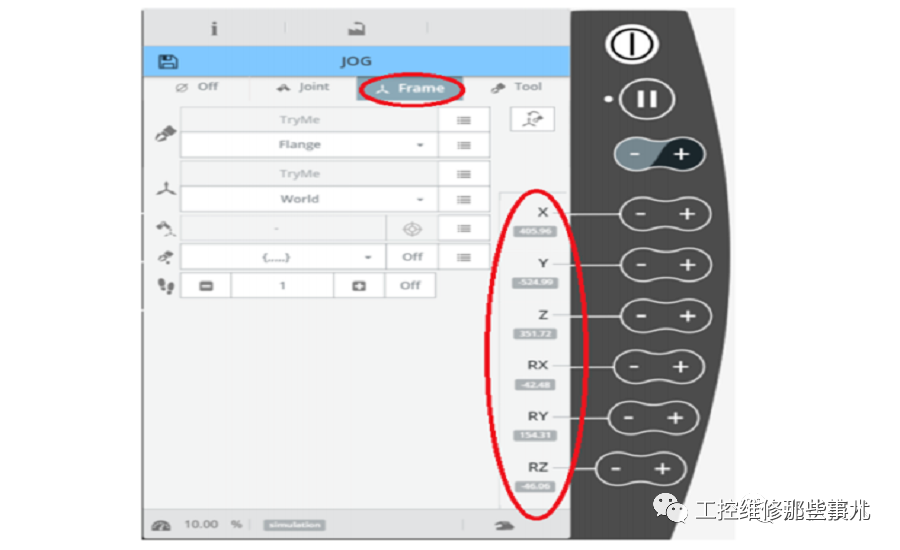

3. Frame 坐标系模式—空间坐标系/笛卡尔坐标系
a. 进入 Frame 模式后，示教盒上的运动控制键将分别对应机器人按照当前所选空间坐标系的各方向上的平移(X, Y, Z)或旋转（RX, RY, RZ）。
b. 在判断机器人运动方向时，通常使用右手定制来判断三个方向。
c. Frame 坐标系模式—空间坐标系位置方向
World 坐标系是机器人自带的默认坐标系，其方向只与手臂零位与安装方式有关。World 坐标系的 Z+ 方向為垂直于安装底面向外方向，X+方向為机器人正面面对方向，Y+方向為机器人左边方向。
4. Tool 工具模式
a. 运动控制键将分别对应机器人按照当前所选工具坐标系的各方向上的平移(X, Y, Z)或旋转（RX, RY, RZ）。
b. 默认状态下，工具坐标系的原点在法兰表面中心点，Z+ 方向為垂直于法兰平面向外方向，X+方向為沿着法兰表面定位孔向外方向，而 Y+方向可以通过右手定则确定。
c. 当选定其他工具时，工具坐标系的原点也会随之转移到工具末端 TCP 点。

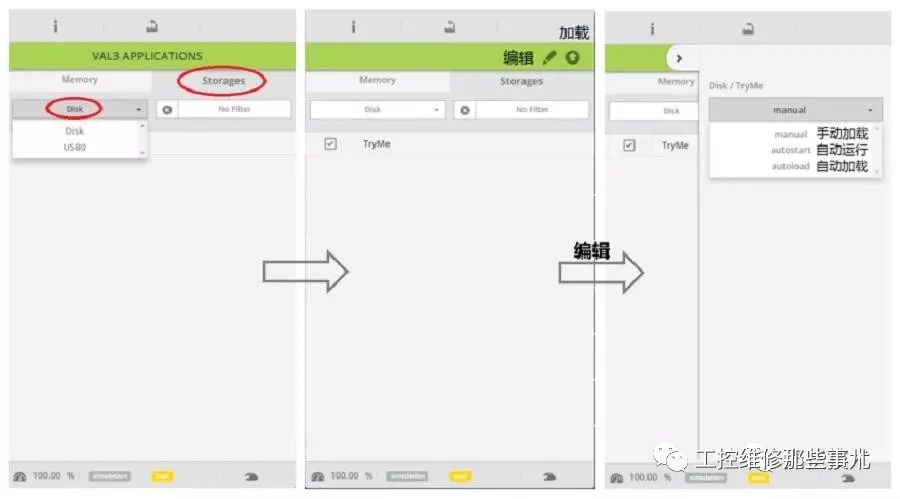

5. VAL3 任務管理器
VAL3 应用程序管理器具有两个功能
a. 管理外部设备(U 盘、PC 等)向机器人控制器内传输程序；
打开相应储存介质 → 选中目标应用程序 → 加载到控制器磁盘或编辑；
b. 管理控制器内已存在的程序的调试和运行。
进入控制器内存 → 选中目标应用程序 → 新建变量
进入控制器内存 → 选中目标应用程序 → 查看/编辑变量
6. Logger 日志记录器
事件日志由色标區分，不同等级的记录消息由对应的颜色显示
可通过点击分类标签进行记录筛选，通过展开右侧菜单，可导出事件日志至外接设备。

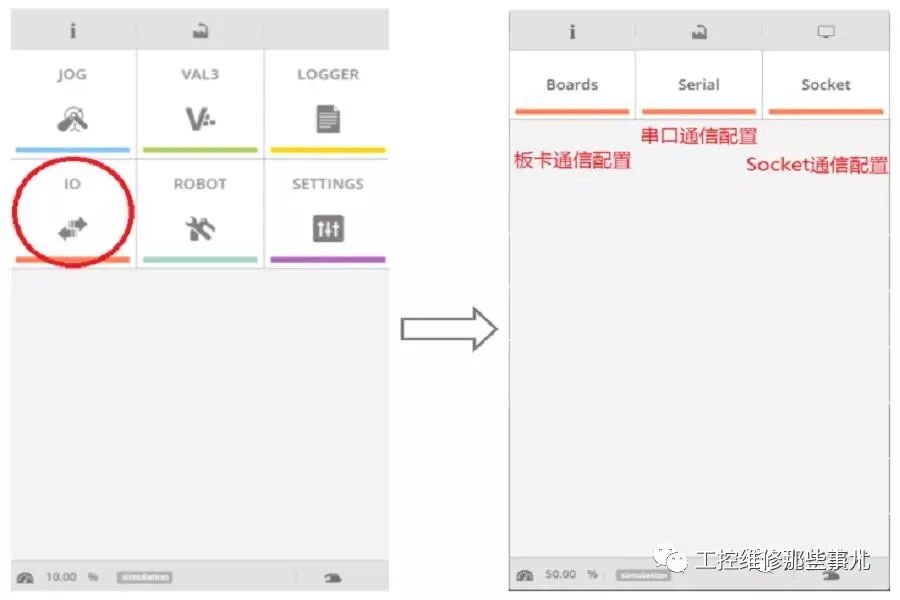

7. IO 输入输出管理
输入输出管理器管理整个机器人通过手臂或控制器与外界通信的信号，其中也包括内部自带的系统信号（默认隐藏，可手动显示）。通常在没有添加任何配置或通信板卡的情况下，所有可获得的物理 I/O如下：
每一个分區里都将信号分為数字量输出、数字量输入、模拟量输入、模拟量输出四个分隔页单独显示，方便查找与管理。在通过配置或添加通信板卡的情况下，控制器可以获得更多的 I/O。
8. ROBOT 机器人调试
Robot 功能主要管理机器人的调试与安全功能，如手臂的零位校准、刹車释放、限位设置和安全状态监测。
a. 参考零位校准&相位校准
① 校准目的：
為了使驱动器与電机正常运行，当编码器位置為空时，電机相位必须与電机磁體对齐，相位偏移调整的目地是初始化编码器参考位置。
② 产生问题：
当電机相位偏移不理想时，電机无法以＊佳状态被控制，并导致電机扭矩的损失。如果電机相位偏移存在错误，甚至可能会导致不安全的情况，此时電机无法由驱动器控制(一旦通電就不稳定)。
③ 注意事项：
调整電机相位需要使用相关权限，并且在开始执行之前，必须确保目标轴不受重力影响（通过外部支撑）。
b. 刹車释放
刹車释放功能需要手臂在下電的情况下经行，并且為保证操作人员安全，只能逐一进行单轴释放。
c. 机器人信息
包含了当前手臂及控制器的版本信息，以及软硬件配置信息。
d. 安全状态
安全功能可对安全状态进行恢复，监测安全参考位的设置情况，以及控制示教盒的通断情况。
9. Setting 设置
Setting 管理控制器的基础设置功能。
a. 网络设置
J204 与 J205 是两个独立的以太网端口，IP 地址可由用户自定义或动态获取，并支持用户创建网关。
b. 语言设置及登录权限
2.5 史陶比尔服務介绍
